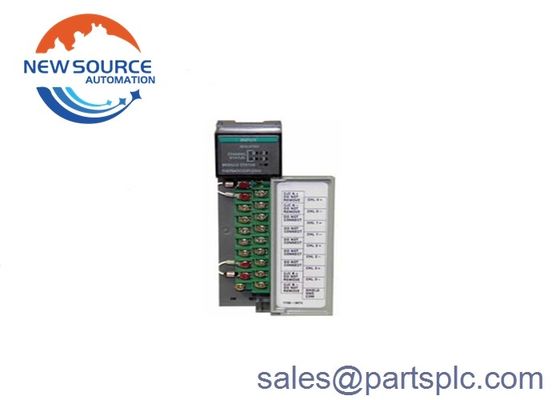

Allen Bradley 1746-INT4 SLC 500 geïsoleerde thermocouple / MV analoge invoermodule

1746-INT4

1746-INT4 SLC 500 geïsoleerde thermocouple/MV analoge invoermodule

1746-INT4 SLC 500 Thermocouple/mV Isolated Input Module by is an SLC 500 module which stores digitally-converted thermocouple and analog millivolt (mV) data for future retrieval by any SLC 500 processorHet heeft vier (4) invoerkanalen voor thermocouple- en mV-sensoren. Het heeft een achtergrondstroom van 110 mA bij 5V DC en 85mA bij 24V DC en een algemene achtergrondvermogen van 0,6W.Het heeft vier (4) afzonderlijk geïsoleerde invoerkanalen die ook zijn geïsoleerd van de achtergrond en het maakt gebruik van een Sigma-Delta ADC modulatie conversie methodeHet maakt gebruik van een analoge filter met een laagdoorlaatdigitaal filter en heeft een normale afwijzingsmodus van meer dan 60 dB bij 60 Hz tussen de terminals.Het heeft ook een gemeenschappelijke afwijzingsmodus van meer dan 120 dB tussen de ingangen en het chassis met 1kΩ-onbalans en heeft een kanaalbandbreedte van 8 HzDe 1746-INT4 vereist een veldkalibratie en moet ten minste eenmaal per jaar worden gekalibreerd.

Het biedt isolatie getest bij 1000V transiënt of 150V wisselstroom tussen kanaal-kanaal en kanaal-backplane.Het heeft 5 LED-indicatoren waarvan 4 de status van elk kanaal en één de status van de module aangevenHet heeft selecteerbare B-, C-, D-, E-, J-, K-, N-, R-, S- en T-thermocouple-invoertypen en 50-50 mV gelijkstroom- en 100-100 mV gelijkstroom-analoge ingangen.Het heeft een ingangsimpedantie van meer dan 10 Mega Ohm en biedt een 20nA open circuit detectieHet heeft een reactietijd van 600 ms in het slechtste geval en de module heeft een algemene nauwkeurigheid die afhankelijk is van het invoertype.De temperatuur varieert van 0 tot 60 graden.. Celsius (32-140 graden Fahrenheit) bij 5-95% niet-condenserende vochtigheid en is CE, CSA en UL-gecertificeerd.

De 1746-INT4 is een Vier (4) kanaal thermocouple / mV analoge input module.Deze module is compatibel met thermocouplesensoren type C, D, J, K, T, E, R, S, B en N. Het kan ook worden gebruikt met mV-signaal met een DC-bereik van -100 tot 100 mV.

Deze module kan worden gebruikt in toepassingen met een temperatuurbereik van -270 tot 1820 graden Celsius.de werkbare mV-signaalspanning is -50 tot 50 mV en -100 tot 100 mV, die doorgaans afkomstig is van signaalomvormersDeze module volgt de thermocouple-linearisatie van IPTS68 standaard, NBS MN125 en NBS MN161. Het heeft ook een Cold Junction Compensation terminal die een nauwkeurigheid van ± 1,5 °C (34,7 °F) mogelijk maakt.0... 70 °C (32...158 °F)Het heeft een door de gebruiker te selecteren temperatuurschaal van °C of °F en 0,1 °C of 0,1 °F en een millivoltschaal van 0,1 mV of 0,01 mV.

Voor een veilige werking is de module ook uitgerust met opencircuit detectie.De temperatuurindicatie kan de maximale waarde van de op- en afwaartse temperatuur of de waarde van nul (0) weergeven.. This allows quick and visual evaluation of the quality of input signal received by the module which may be used by any Human Machine Interface (HMI) or Supervisory Control and Data Acquisition (SCADA) system as reference for a faulted input.
