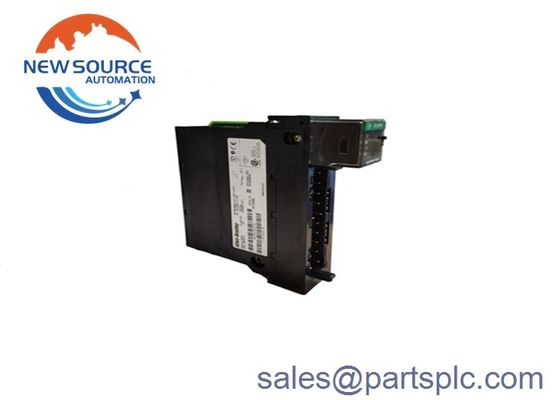

Nieuwe in de fabriek verzegelde AB 1756-IF16 SER A ControlLogix 16 Pt-invoermodule 1756IF16

1756-IF16

1756-IF16 is een ControlLogix analoge invoermodule. Deze module accepteert stroom- en spanningssignalen zoals ±10V, 0-10V, 0-5V en 0-20 mA.Deze module ondersteunt drie (3) soorten van signaal bedrading configuratie zoals single-endedOnder de ondersteunde bedradingsconfiguraties is de enkelstaande bedrading het gevoeligst voor geluid en moet worden gebruikt met signalen die een gemeenschappelijke basis hebben.Voor verhoogde geluidsgevoeligheid, differentiële bedradingsmethode wordt gebruikt terwijl hogesnelheid differentiële bedrading wordt gebruikt in systemen die snelle gegevensupdates vereisen, ten opzichte van de invoersignalen.

Met een enkele bedrading wordt de module een 16 kanaals analoge invoermodule.de module wordt gereduceerd tot een analoge invoermodule van acht (8) kanalen wanneer deze wordt gebruikt met differentiële bedradingBovendien wordt de module een vierkantige analoge invoermodule wanneer de module als hogesnelheidsdifferentiële bedrading is aangesloten.

De individuele resoluties van 1756-IF16 zijn 320 μV/telling (15 bits + teken bipolair) @ ±10.25V-invoerbereik; 160 μV/telling (16 bits) @ 0-10.25V-invoerbereik; 80 μV/telling (16 bits) @ 0-5.125V-invoerbereik en 0.32 μA/telling (16 bits) @ 0-20.5 mA. Deze module heeft een scantijd die varieert, zoals 16-488 ms voor eenkant; 8-244 ms met differentiële bedrading en 5-122 ms met hoge snelheid differentiële bedrading.Het heeft een ingebouwde analoog-digitale converter circuits met behulp van de Sigma-Delta methode. De omgezette gegevens worden opgeslagen volgens de gehele getalmodus (links gerechtvaardigd, 2 s complement) IEEE 32-bits zwevende punt gegevensformaat. Deze module heeft een gekalibreerde nauwkeurigheid van beter dan 0.05% van het bereik voor Invoerspanning en 0.15% van het bereik voor stroominvoer.

De 1756-IF16 kan worden bedraad met behulp van drie verschillende methoden, afhankelijk van de vereisten van de gebruiker en de toepassing, zoals eenkantbedrading, differentiële bedrading,en differentiële bedrading voor de hogesnelheidsmodus. De single-ended bedrading methode is het beste wanneer alle invoerapparaten zijn gekoppeld aan een gemeenschappelijke grond. Dit is voor het vergelijken van de ene kant van de signaalinvoer naar het signaal grond om het verschil te krijgen,die vervolgens door de module wordt gebruikt bij het genereren van digitale gegevens voor de controllerWanneer toepassingen geen gemeenschappelijke basis hebben of afzonderlijke signaalparen kunnen hebben, wordt het gebruik van de differentiële bedrading aanbevolen.Deze bedradingsmethode is ook geschikt voor omgevingen waar een verbeterde geluidsdichtheid nodig isDe kanalen in een differentiële modus zijn niet volledig van elkaar geïsoleerd.Een kanaal kan de aflezing van een ander kanaal beïnvloeden als meerdere differentiële invoersignalen verschillende spanningsgemeenschappelijke referenties hebben. Wanneer dit gebeurt, moeten gebruikers de invoer op verschillende modules bedraaien of de niet-geïsoleerde module vervangen door een geïsoleerde invoermodule. In deze modus zijn 8 verbindingen toegestaan.de differentiële bedradingsmethode voor de hogesnelheidsmodus zorgt voor de snelst mogelijke gegevensupdatesDe gebruikers moeten echter bepaalde voorwaarden hebben om de hogesnelheidsmodus te kunnen gebruiken.wanneer in deze modus slechts één van de vier kanalen op de module kan worden gebruiktHet energieverbruik van de 1756-IF16-module is 2,3 Watt en het heeft een totaal achtergrondvermogen van 2,33 Watt.

De stroomopname van deze module bij 5,1 Volt is 150 mA, of is 65 mA bij 24 Volt. De spanning en stroom van het achtervlak zijn 5,1 Volt DC, maximaal 150 mA en maximaal 24 Volt DC 65 mA.De ingangsstroom varieert van 4 tot 20 mA en het ingangsspanningsbereik is van -10 tot 10 Volt en beperkt tot 100VA.3 Watt en de stroomverlies is 3De warmteafvoer voor de spanning is 7,84 BTU/uur en 13,3 BTU/uur voor stroom.
