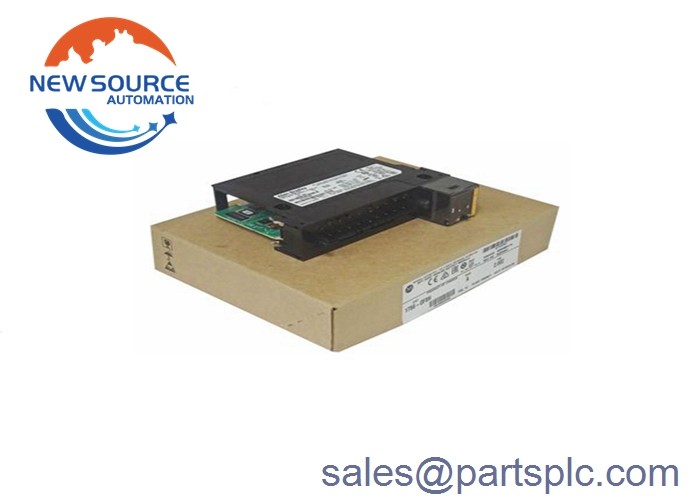

Nieuwe in de fabriek verzegelde 1756-OF8H SER A ControlLogix HART analoge uitgangsmodule

1756-OF8H

De 1756-OF8H is een analoge uitgangsmodule van het ControlLogix-controllerplatform.met een vermogen van niet meer dan 10 W,De 1756-OF8H heeft een module resolutie van 15-16bits op alle signaalbereiken.monotoniteit zonder ontbrekende codes omrekeningsmethode met gegevensformaat van Integer-modus (links gerechtvaardigd)Deze module is geïnstalleerd op een 1756 ControlLogix-chassis en bezet slechts één slot.Het kan functioneren als een lokale IO-module en een afstands I/O-modulecomponent. Voor het beëindigen van signaaldraden wordt deze module geleverd met een verwijderbaar terminalblok (RTB).De toepasselijke draadgrootte bij gebruik van 1756-TBNH is 0.33-2.1 mm2 (22-14 AWG) voor enkeldraadverbinding en 0.33...1.3 mm2 (22...16 AWG) voor dubbeldraadverbinding. 1756-TBSH ondersteunt alleen enkeldraadverbinding en is ontworpen voor draad 0.33...1.3 mm2 (22...16 AWG) draadmaatDe 1756-OF8H heeft een continue isolatie spanning van 50V. De module isolatie is alleen tussen de uitgangskanalen tot de achtergrond.Bovendien, is de detectietijd van de open circuit van de module alleen beschikbaar voor de huidige configuratie zolang de maximale overspanningsbescherming +/- 24 VDC bedraagt.

De 1756-OF8H ControlLogix Voltage/Current Analog Output Module by is een analoge uitgangsmodule met 8 spannings- of stroomuitgangen met één HART-modem per module.Het heeft een selecteerbaar signaalbereik van -10 spanning/stroom.4336-10.4336V en 0-21.2916mA. De 1756-OF8H heeft een totale uitslag van +/- 10V of 0-20mA en een signaalresolutie van 15-16 bits voor alle bereikten.Het heeft ook een achtervlakstroom van 230 mA @ 5.1 VDC en 230 mA @ 24 VDC, totaal achtergrondvermogen van 6,54 W. Het heeft een warmteverlies van 16,78 BTU/uur en een vermogen van 4,92 W.De 1756-OF8H heeft een isolatie spanning van 50V met basis isolatie getest bij 1500V AC voor 60s tussen de uitgangskanalen en de backplane.

De 1756-OF8H biedt, in tegenstelling tot andere analoge I/O-modules, Open Circuit Detection en heeft een circuitdetectietijd bij een waarde die onder 0,1 mA moet worden ingesteld.De huidige stabilisatietijd zonder HART is iets minder dan 23 ms.Het heeft een kalibratie nauwkeurigheid (zonder HART) van 0,1% (spanning) en 0,5% (spanning).15% (huidig) en het standaard kalibratieinterval is ongeveer 12 maandenDe 1756-OF8H heeft een versnellingsdrift van 100 V/°C of 200nA/°C en de module heeft een totale modulefout van 0,15% (spanning) of 0,3% (stroom).en IEC-temperatuurcodeDe werktemperatuur van de 1756-OF8H® varieert tussen 0°C en 60°C bij een relatieve luchtvochtigheid van 5-95% zonder condensatie.




Onze belangrijkste producten

1 (USA AB) serie producten: 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 producten van Schneider (Frankrijk): 140CPU65160, 140CPU31110, 140CPU11302, 140CPU21304, 140CPU67160, 140CPU53414A

3 General Electric (VS) serie van producten: IC697ALG230, IC694MDL754, IC697MDL750, IC693MDL640, IC693CPU313

4 Ovation (Verenigde Staten van Amerika) serie producten: 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 Honeywell (VS): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1

6 Verkoop ABB (Zweden): D0910S, AO920, AO810, 07KT98, 07KT97, CMA132 3DDE300412, DO820, DI920, DSQC663

7 Invensys Triconex (VS): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

8 Invensys Foxboro I / A Series systeem (VS): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 Siemens (Duitsland): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

Over ons team

Ons bedrijf is gevestigd in Xiamen, Fujian, China, en werkt rechtstreeks samen met de oorspronkelijke fabriek; heeft een professioneel verkoopteam, eigen technische ondersteuning van ingenieurs,en een goede after-sales service; grote voorraad, originele productkwaliteit en snelle levering. Dit helpt ons een sterke supporter van onze klanten te worden, oplossingen te bieden voor eindgebruikers en winst te garanderen voor wederverkopers.

Verpakking en levering

1) 100% gloednieuw en originele fabriek zegel!

2)Garantie: 1 jaar

3) Verpakking: originele verpakking met dozen.

4)Leveringstijd: DHL,UPS,Fedex express verzending duurt meestal 3-10 werkdagen,afhankelijk van het land waarnaar wordt geleverd.In zeldzame gevallen zal de strenge douaneverklaring de levertijd iets langer maken,Wees geduldig.

5) Alle goederen zullen vóór verzending worden getest.
