2198-H070-ERS2 Servo aandrijving onderdeel van Kinetix 5500 bewegingsbesturingssysteem

2198-H070-ERS2 Servo aandrijving onderdeel van het Kinetix 5500-bewegingsbesturingssysteem

Het product is bedoeld in bijlage I bij Verordening (EG) nr. 1831/2003.

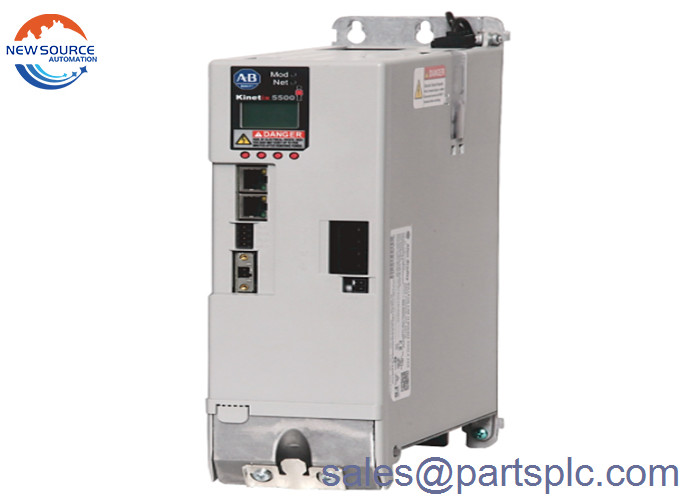

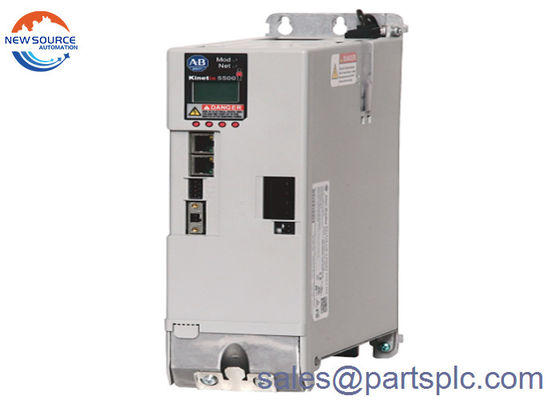

De 2198-H070-ERS2 is een Kinetix 5500 Servo drive.Deze servo-aandrijving is ontworpen om te voldoen aan kosten-effectiviteit eisen zoals schaalbaarheid voor toekomstige verbeteringen met ondersteuning voor moderne controllers voor directe integratie. Compatibele controllers zijn het Logix Programmable Automation Controller (PAC) -platform, waarbij aandrijfparameters rechtstreeks kunnen worden gekoppeld aan de CompactLogix-, ControlLogix- en GuardLogix-controller.

Integratie met het Logix-platform wordt premiere-integratie genoemd. Communication between controller(s) and the 2198-H070-ERS2 is implemented over Ethernet communication network as the 2198-H070-ERS2 is provided with dual Ethernet communication interface that supports linear and Device Level Ring (DLR) topology.

De 2198-H070-ERS2 heeft een voedingsspanning van 195-264 VAC, driefasig met een nominale input van 240 VAC en 324-528 VAC, driefasig met een nominale input van 480 VAC.Het heeft bus uitgangsparameters van 22.50 een continu-uitgang en 67,5 A een piekuitgang, terwijl het continue uitgangsvermogen 7,2 kW @ 230 Vrms, 3-fase en 14,9 kW @ 480 Vrms, 3-fase is.De toepasselijke uitgangsclassificaties van de motor omvatten een continue uitgangsstroom van 23.0 A en maximale uitgangsstroom van 81,3 A, terwijl het toepasselijke uitgangsvermogen van de motor 7,0 kW @ 195-264 Vrms, 3-fase en 14,6 kW @ 324-528 Vrms, 3-fase is.

De 2198-H070-ERS2 is uitgerust met busoverspanning en -onderspanning bescherming en kortsluiting stroom detectie.Busoverspanning wordt gedetecteerd bij 440 VDC @ 240 VAC-invoer en 810 VDC @ 480 VAC-invoer, terwijl busonderspanning wordt geactiveerd bij 138 VDC @ 240 VAC en 275 VDC @ 480 VAC-invoerKortsluitingstroom is gemeten op 200.000 A, symmetrisch.

De 2198-H070-ERS2 is een Kinetix 5500 servo aandrijving met geïntegreerde veiligheidskenmerken.die minder paneelruimte vereist en slechts één kabel kan worden gebruikt om de bedrading van het systeem te vereenvoudigenHet levert hoge prestaties en schaalbaarheid tegen lage kosten met de motorwikkelingen die zijn afgestemd op de aandrijvingsniveaus, waardoor een efficiëntere systeemomvang wordt bereikt.De 2198-H070-ERS2 heeft ook twee Ethernet-poorten, waardoor lineaire en DLR (Device Level Ring) topologieën ondersteund kunnen worden.De mogelijkheid om zowel de inductie- als de servomotoren in één aandrijflijn te laten draaien, vereenvoudigt de werking en het onderhoud van het systeem.

De 2198-H070-ERS2-aandrijving vereist een 3-fase 190 - 528V wisselstroom-invoerspanning bij een frequentie van 47 - 63 Hz. Het heeft 23,7A belangrijkste wisselstroom-invoerstroom, 60A maximale inrush (0-piek) en 71.1A piek wisselstroom-invoerstroom.Het heeft een continue en piek uitgangsstroom van 23A en 57.5A bij RMS-waarden en respectievelijk 32.5 en 81.3 bij 0-piekwaarden. Het weegt 9 lbs. en heeft een afmeting van 3.35 x 8.9 x 11.57 inch.Het heeft een efficiëntie van 97% met een capacitieve energie-absorptie van 104.87 J. De 2198-H070-ERS2 biedt een innovatieve gemeenschappelijke AC/DC-busverbinding voor meerassige toepassingen.De geïntegreerde veiligheidskenmerken maken volledige projectintegratie mogelijk in Logix Designer toepassingen voor beweging, controle en veiligheid.
