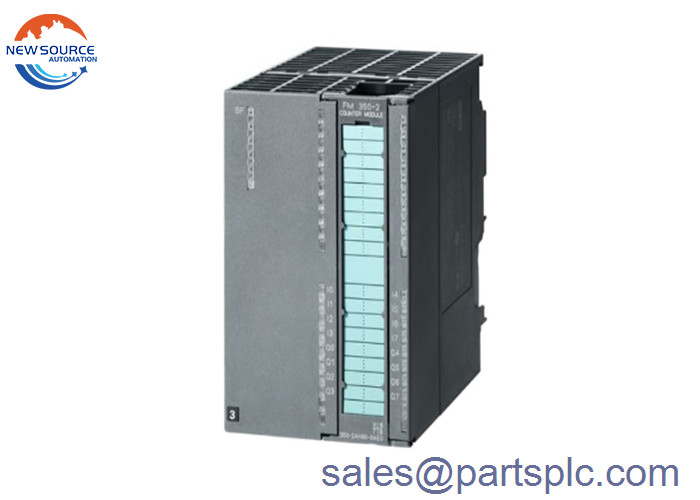

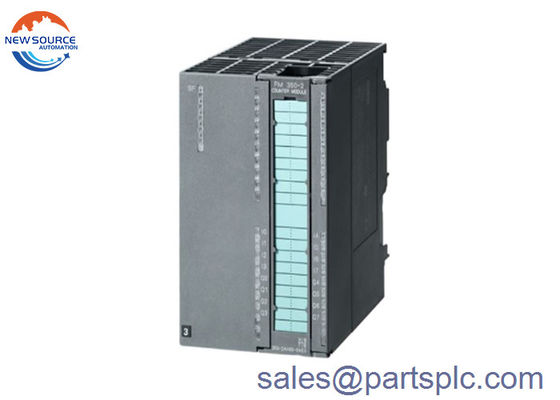

Siemens 6ES7350-2AH01-0AE0 Simatic S7 300 Tellermodule 6ES7 350-2AH01-0AE0

6ES7350-2AH01-0AE0

SIMATIC S7-300, Tellermodule FM 350-2, 8 kanalen, 20 kHz, 24 V encoder voor het tellen, frequentiemeting, snelheidsmeting, periode-duurmeting, dosering incl.configuratiepakket en elektronische documentatie op CD-ROM

Voerspanning
Hulpspanning 1L+, belastingspanning 2L+
● Nominale waarde (DC) 24 V
● toelaatbaar bereik, ondergrens (DC) 20,4 V
● toegestane bereik, bovengrens (DC) 28,8 V
Inlaatstroom
van belastingspanning L+ (zonder belasting), max. 150 mA
van de achtervlakbus 5 V DC, max. 100 mA
Encodervoorziening
NAMUR-encodervoorziening
● 8,2 V Ja
● Uitgangsstroom, max. 200 mA
Verlies van vermogen
Verlies van vermogen, typ. 10 W
Digitale ingangen
Aantal digitale ingangen 8
Aantal NAMUR-invoerpunten 8
Functies 1 elk voor de start/stop van de poort
Inlaatspanning
● voor signaal "0" -3 tot +5V
● voor signaal "1" 11 tot 30,2 V
Inlaatstroom
● voor signaal "0", max. (toegestane stilstandstroom) 2 mA
● voor signaal "1", typ. 9 mA
Invoervertraging (voor de nominale waarde van de ingangsspanning)
voor standaardinvoer
¥ bij 0 tot 1 max. 50 μs
Kabellengte
● afgeschermd, max. 100 m
Digitale uitgangen
Aantal digitale uitgangen 8
Bescherming tegen kortsluiting Ja
Beperking van de inductieve uitschakelspanning tot L+ (-40 V)
Uitgangsspanning
● voor signaal "1", min. L+ (-0,8 V)

● voor signaal "1" nominale waarde 0,5 A
● voor signaal "0" reststroom, max. 0,5 mA
Uitgangsvertraging bij weerstandsbelasting
● 0 tot 1 max. 300 μs
Schakelfrequentie
● met weerstandsbelasting, max. 500 Hz
● met inductieve belasting, max. 0,5 Hz
Totale stroom van de uitgangen (per groep)
horizontale installatie
- tot 40 °C, max. 4 A
- tot 60 °C, max. 2 A
alle andere bevestigingsposities
- tot 40 °C, max. 2 A
Kabellengte
● afgeschermd, max. 600 m
● niet-beschermd, max. 100 m
Encoder
Verbindbare encoders
● Inkrementele encoder (asymmetrisch) Ja
● 24 V initiator Ja
● 24 V richtingselement Ja
● NAMUR-encoder Ja
● Sensor met twee draden Ja
NAMUR-codeerder
● Invoersignaal naar DIN 19 234
● Invoerstroom voor signaal "0", max. 1,2 mA
● Invoerstroom voor signaal "1", min. 2,1 mA
● Invoervertraging, max. 50 μs
● Invoerfrequentie maximaal 20 kHz
● Kabellengte, afgeschermd, max. 100 m
Onderbrekingen/diagnose/statusinformatie
Diagnosefunctie Ja; leesbare diagnostische informatie
Alarmen
● Diagnostisch alarm Ja; Parameters kunnen worden bepaald
● Hardwareonderbreking Ja; Parameters kunnen worden bepaald
Diagnostische indicatie LED
● Groepfout SF (rood) Ja
Teller
Aantal telinvoerpunten 8; 32 of ±31 bit
Tellerinvoer 24 V
● Invoerspanning voor signaal "0" -3 tot +5V
● Inlaatspanning voor signaal "1" 11 tot 30,2 V
● Invoerstroom voor signaal "1", typ. 9 mA
● Tellen frequentie, max. 20 kHz; Inkrementele encoder: 10 kHz
Potentiële scheiding
Digitale ingangen met potentiële scheiding
● tussen de kanalen en de achtergrondbus Ja; en afscherming
Digitale uitgangen met potentiële scheiding
● tussen de kanalen en de achtergrondbus Ja; en afscherming
Potentiële scheiding teller
● tussen de kanalen en de achtergrondbus Ja; en afscherming
Verbindingsmethode
vereiste voorste aansluiting 1x 40-pin
Afmetingen
Breedte 80 mm
Hoogte 125 mm
Diepte 120 mm
