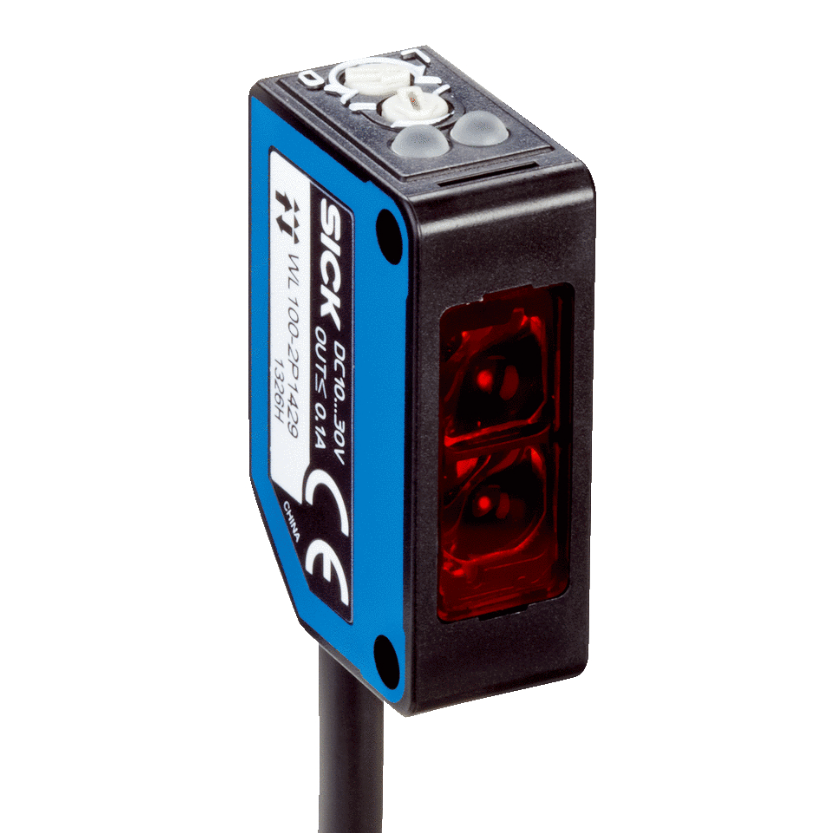

SICK WL100-2N1439 voor objectdetectie in industriële automatiserings- en besturingssystemen

  • SICK WL100-2N1439 For Object Detection In Industrial Automation And Control Systems
Plaats van herkomst Duitsland
Merknaam SICK
Modelnummer WL100-2N1439
Min. bestelaantal 1
Prijs INQUIRY
Verpakking Details Origineel
Levertijd Op voorraad/1-3 dagen
Betalingscondities T/T
Levering vermogen 99+
Productdetails
Geef opdracht tot nr 6052357 Producttype Retroreflecterende foto-elektrische sensor
Serie W100-2-serie Lichtbron Zichtbare rode LED
Kabel lengte 2m Dimensie 11×31×20mm
Beschermingsgraad IP67
Markeren

SICK Industriële sensoren WL100-2N1439

,

SICK Industriële sensoren voor objectdetectie
Laat een bericht achter
Productomschrijving

SICK WL100-2N1439 Retroreflecterende foto-elektrische sensor. Miniatuur industriële automatiseringsoplossing.

Productoverzicht



DeSICK WL100-2N1439(ordernummer 6052357) is een compacte retroreflecterende foto-elektrische sensor uit de W100-2-serie, ontworpen voor betrouwbare objectdetectie in industriële automatiseringstoepassingen.11 mm x 31 mm x 20 mmeen miniatuur vormfactor met een krachtig detectiebereik van0.01m tot 7.2m(max) met behulp van een P250-reflector levert deze sensor uitzonderlijke prestaties in ruimtebeperkte omgevingen.
Met geavanceerde dual-lens technologie en zichtbare rode LED-lichtbron, zorgt de WL100-2N1439 voor een consistente detectie van diverse objecten terwijl valse triggers worden geminimaliseerd.1,000 Hz schakelfrequentieen≤ 0,5 ms reactietijd, zorgt het voor een nauwkeurige detectie zelfs voor hogesnelheidsproductielijnen.

Belangrijkste kenmerken en voordelen



Kenmerken Voordelen
Retroreflecterende technologie Vergemakkelijkte installatie met een enkele sensormontage en reflector, waardoor problemen met de uitlijning van doorschijnsensoren worden weggenomen
Ultracompact ontwerp 11 mm breedte past in nauwe ruimtes in machines en automatiseringscellen
Brede detectiebereik 0.01m tot 7.2m maximaal bereik (P250 reflector) biedt plaats aan verschillende toepassingsafstanden
Hoog snelheidsprestaties 1,000 Hz schakelfrequentie en ≤ 0,5 ms reactietijd voor snel bewegende voorwerpen
Flexible configuratie Selecteerbare licht/donker schakeling via een roterende schakelaar; potentiometer voor de aanpassing van de gevoeligheid
Robuuste bouw Beschermingscategorie IP67 bestand tegen harde industriële omgevingen (stof, waterstralen)
NPN-uitgang maximale stroom van 100 mA voor directe regeling van kleine belastingen; omgekeerde polariteit en kortsluitingsbescherming
Kosteneffectief pakket Inclusief BEF-W100-A bevestigingsbeugel en P250 reflector voor onmiddellijke installatie

Technische specificaties



Parameter Waarde
Modelnummer WL100-2N1439 (ordernummer 6052357)
Functieprincipe Retroreflecterende foto-elektrische sensor met dubbele lens
Detectiebereik 0.01m tot 5,5m (standaard), 0,01m tot 7,2m (maximaal met P250-reflector)
Lichtbron Zichtbare rode LED (golflengte 632 nm, levensduur 100.000 uur bij 25 °C)
Grootte van de lichtvlek Ø 280 mm op een afstand van 4 m
Stroomvoorziening 10-30 VDC (rimpel ±10%), 30mA stroomverbruik (geen belasting)
Uitvoertype NPN (max 100mA uitgangsstroom)
Schakelmodus Lichte/donkere schakelaar (kan worden geselecteerd via een roterende schakelaar)
Reactietijd ≤ 0,5 ms (weerstandsbelasting)
Schakelfrequentie 1,000 Hz (1:1 licht/donker verhouding)
Verbinding PVC-kabel met drie draden, 2 m lang, geleideroppervlak 0,18 mm2
Afmetingen 11 mm (W) x 31 mm (H) x 20 mm (D)
Montage M3-gegooid gaten voor veilige installatie
Huismateriaal ABS/PC/POM plastic; lens: PMMA plastic
Beschermingscategorie IP67 (stofdicht, waterjetbestendig)
Werktemperatuur -25°C tot +55°C
Bergingstemperatuur -40°C tot +70°C
Veiligheid MTTFD 954 jaar; beschermingscircuits: omgekeerde polariteit, uitgangsomgekeerde polariteit, overstroom/kortsluiting

Toepassingen



De SICK WL100-2N1439 is uitstekend in een breed scala aan industriële toepassingen:
  1. Materiaalbehandeling: Objectdetectie op transportband, pakkettel, palletdetectie
  2. Verpakkingsmachines: Etiketten detectie, film web tracking, aanwezigheid van kartonnen
  3. Geautomatiseerde assemblagelijnen: Controle van de aanwezigheid/afwezigheid van onderdelen, positiecontrole
  4. Drukkerij en papierindustrie: bladdetectie, monitoren van webbreuken
  5. Elektronische industrie: detectie van PCB's, bevestiging van de plaatsing van onderdelen
  6. Voedsel en dranken: Fles/blik detectie, controle van het vulniveau van de container
  7. Automatisering van magazijnen: Kofferbakverzamelingssystemen, verificatie van de opslagplaats

Installatie en installatie



  1. Montage: Gebruik de bijgeleverde BEF-W100-A-beugel of M3-schroeven voor directe installatie
  2. Plaatsing van de reflectorenPositie P250 reflector (inclusief) tegenover de sensor, zodat de zichtlijn vrij is
  3. Aanpassing van de gevoeligheid: Gebruik de potentiometer van 270° om het optimale detectiebereik in te stellen
  4. Selectie van de schakelmodus: Stel de licht/donker werking in via de roterende schakelaar (L=licht-aan, D=donker-aan)
  5. Bedrading: Sluit aan op 10-30 VDC stroomtoevoer (rode draad +, zwarte draad -, bruine draad uitgang)
  6. Verificatie: Controleer of de groene LED (vermogen) en de oranje LED (uitgang) goed werken

Voordelen ten opzichte van concurrenten



  • Ruimtebesparend ontwerp: 11 mm breedte is aanzienlijk kleiner dan veel concurrerende sensoren, waardoor de installatie in krappe ruimtes mogelijk is
  • Uitgebreid bereik: maximaal detectiebereik van 7,2 m overschrijdt de standaard miniatuur sensoren
  • Betrouwbare prestaties: Dual-lens technologie minimaliseert optische crosstalk en zorgt voor stabiele detectie
  • Kostenefficiëntie: Inclusief essentiële accessoires (beugel, reflector) zonder extra kosten
  • Gemakkelijke integratieEenvoudige installatie met duidelijke indicatoren en aanpassingscontroles
  • Duurzaam bouwen: IP67-bescherming zorgt voor een lange levensduur onder moeilijke industriële omstandigheden

Inkoopinformatie



Bestelgegevens:
  • Model: SICK WL100-2N1439
  • Bestelnummer: 6052357
  • Inclusief accessoires: BEF-W100-A bevestigingsbeugel, reflector P250
  • Garantie: 12 maanden na aankoopdatum
Aanbevolen onderdelen:
  • Aanvullende P250-reflectoren (ordernummer 5304812)
  • BEF-W100-B vloerbeugel (ordernummer 5311521)
  • STE-0803-G M8 3-pins connectoren (ordernummer 6037322)
Waarom kiezen voor SICK? SICK is wereldwijd toonaangevend op het gebied van sensorintelligentie en levert sinds 1946 innovatieve oplossingen voor industriële automatisering.De WL100-2N1439 profiteert van de decennia lange expertise van SICK op het gebied van foto-elektrische sensortechnologie, waardoor betrouwbare prestaties en een lange levensduur worden gewaarborgd.
